Интеллектуальное симуляционное программное обеспечение FANUC CNC GUIDE

Прирост производительности за счет использования ПК-симуляции

Простота и эффективность. Этими двумя принципами руководствовалась компания FANUC при разработке данного продукта. Персональный компьютер, как неотъемлимая часть любого современного рабочего места, был выбран в качестве платформы для симуляционного ПО. CNC GUIDE симулирует работу ЧПУ, в т.ч. поддерживает систему MANUAL GUIDE i. Программные средства разработки, используемые производителями оборудования, могут также быть интегрированы с CNC GUIDE. Данное ПО работает на стандартном персональном компьютере, не требуя никакого дополнительного программного обеспечения.

Симуляция ЧПУ на ПК: функции, преимущества, выгода

• CNC GUIDE полностью воспроизводит интерфейс реальной ЧПУ, позволяя создавать, тестировать, оптимизировать управляющие программы непосредственно на ПК. За счет этого можно более эффективно использовать промышленное оборудование.
• CNC GUIDE отлично подходит для обучения персонала на производстве, а также подготовки
  специалистов в учебных заведениях.

Функции CNC GUIDE для операторов станков

CNC Guide позволяет симулировать как стандартные конфигурации ЧПУ FANUC, так и конфигурацию ЧПУ, используемую на конкретном станке. Возможно использование системы MANUAL GUIDE i, позволяющей программировать обработку даже весьма сложных поверхностей в простом диалоговом режиме. При правильной настройке CNC GUIDE созданную управляющую программу можно будет потом использовать на реальном станке. Для ЧПУ серии 30i/31i/32i, 0i-F в CNC GUIDE можно использовать четыре различных диагонали дисплея (8.4”, 10.4“, 15“ или 19“). Для ЧПУ серии 0iF в CNC GUIDE доступны на выбор три диагонали дисплея (8.4”,10.4” или 15“). CNC Guide позволяет отображать все стандартные операторские экраны для диагностики и ввода данных (данные инструмента, координатные системы заготовки, параметры, макро переменные и т.п.)

Функции Функции CNC GUIDE для производителей оборудования

CNC GUIDE обеспечивает весь необходимый функционал интерфейса ЧПУ, а также возможность симулировать отработку программы PMC, приложений, разработанных с использованием C Language Executor, Macro Executor или FANUC PICTURE, библиотеки FOCAS2. Виртуальная контрольная панель графически отражает статус входных, выходных, интерфейсных сигналов, используемых в программе PMC. Кроме того, возможно соединение с ПО для написания программы электроавтоматики — FANUC Ladder III. Таким образом, создание, проверка и отладка программы PMC возможна в рамках одного рабочего места. CNC Guide может взаимодействовать с остальными программными продуктами FANUC : Program Transfer Tool, CNC Setting Tool и FANUC Built-in 3D Interference Check Setting Tool

Две версии CNC GUIDE

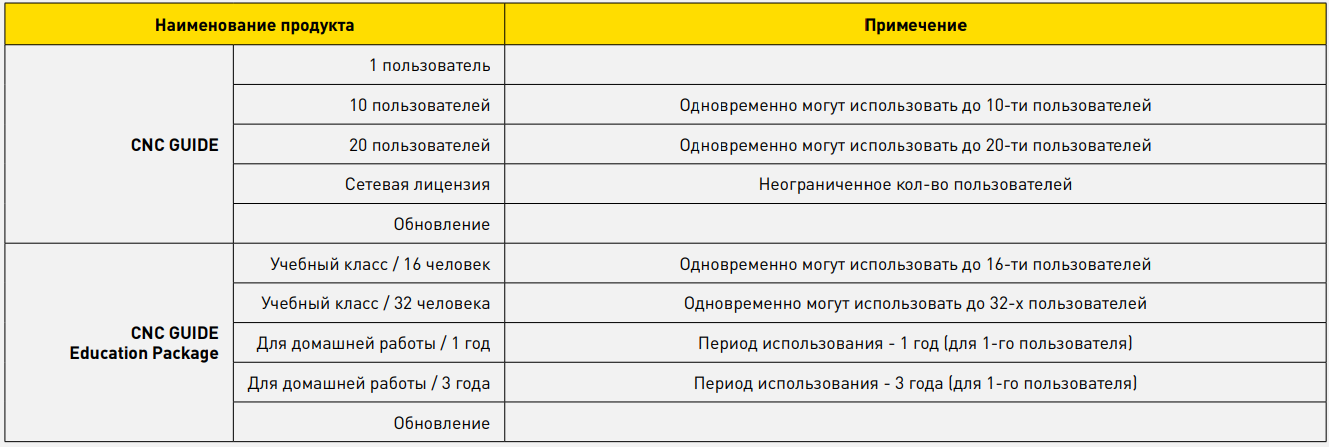

ПК с сетевой лицензией
CNC GUIDE поставляется с однопользовательской или многопользовательской лицензией (10, 20 или неограниченное кол-во пользователей). Рабочие станции (ПК) могут работать с CNC GUIDE при наличии подключения к серверу. Данное решение идеально подходит для использования в специальных учебных помещениях, или, например, для команды разработчиков.

CNC GUIDE Academic Package
Программное обеспечение CNC GUIDE Academic Package — продукт, предназначенный для учебных заведений. Отлично подходит для индивидуальной и групповой работы.

Функция расчета времени цикла

Дополнение к CNC GUIDE — функция расчета времени цикла позволяет рассчитывать на ПК время выполнения управляющей программы ЧПУ. Данная функция позволяет оценить время выполнения программы фрезерования с очень высокой точностью, без необходимости задействования реального станка.

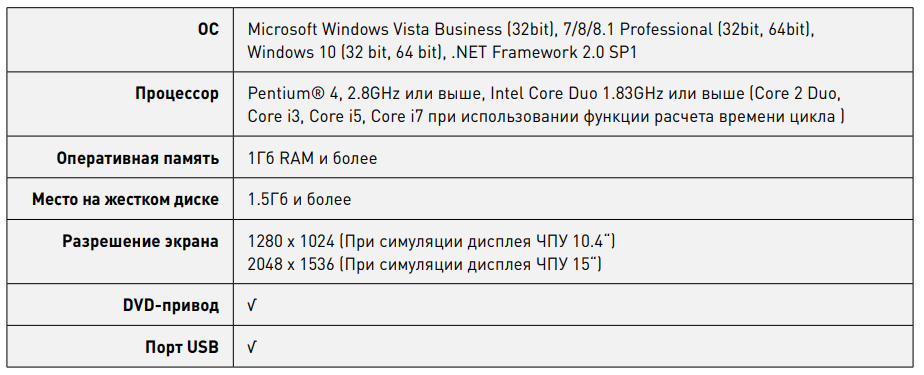

Требования к ПК

URL: https://www.fanuc.co (Дата обращения: 02.04.2024)
