Общие сведения
Дорновые трубогибочные станки представляют собой флагманскую линейку Ercolina — обладателя патента на дорновую систему гибки, который вот уже более 45 лет позволяет торговой марке Ercolina занимать лидирующее положение на рынке трубогибочных станков. Дорновые трубогибы Ercolina — оптимальное решение для тех, кому нужны станки с мощной конструкцией и высокими стандартами качества гибки, но, при этом, удобные в обращении и укладывающиеся в ограниченный бюджет.
Гибочные матрицы Ercolina представляют собой важнейший компонент трубогибочного станка, претерпевший множество конструктивных усовершенствований, подтверждающих запатентованную технологию Ercolina. Матрицы Ercolina производятся из монолитной металлической заготовки, без применения сварки; их канавка имеет особую форму, которая совершенствовалась в течение 30 лет постоянных конструкторских работ. Она позволяет достичь превосходного качества загиба, в том числе, при работе с тонкостенными трубами и трубами из очень мягких материалов. Станки также оснащены позиционером, обеспечивающим точность загиба до 1°.
При работе на дорновом станке Ercolina оператор может запрограммировать требуемый угол загиба, а также так называемый угол упругости (параметр эластичности материала, позволяющий скорректировать эффект «обратного отпружинивания» материала).
Дорновые трубогибочные станки предназначены для гибки металлических труб методом намотки. Данный метод позволяет производить гибку с высокой точностью и повторяемостью, а также исключает образования гофров и овальности в месте изгибания заготовки.

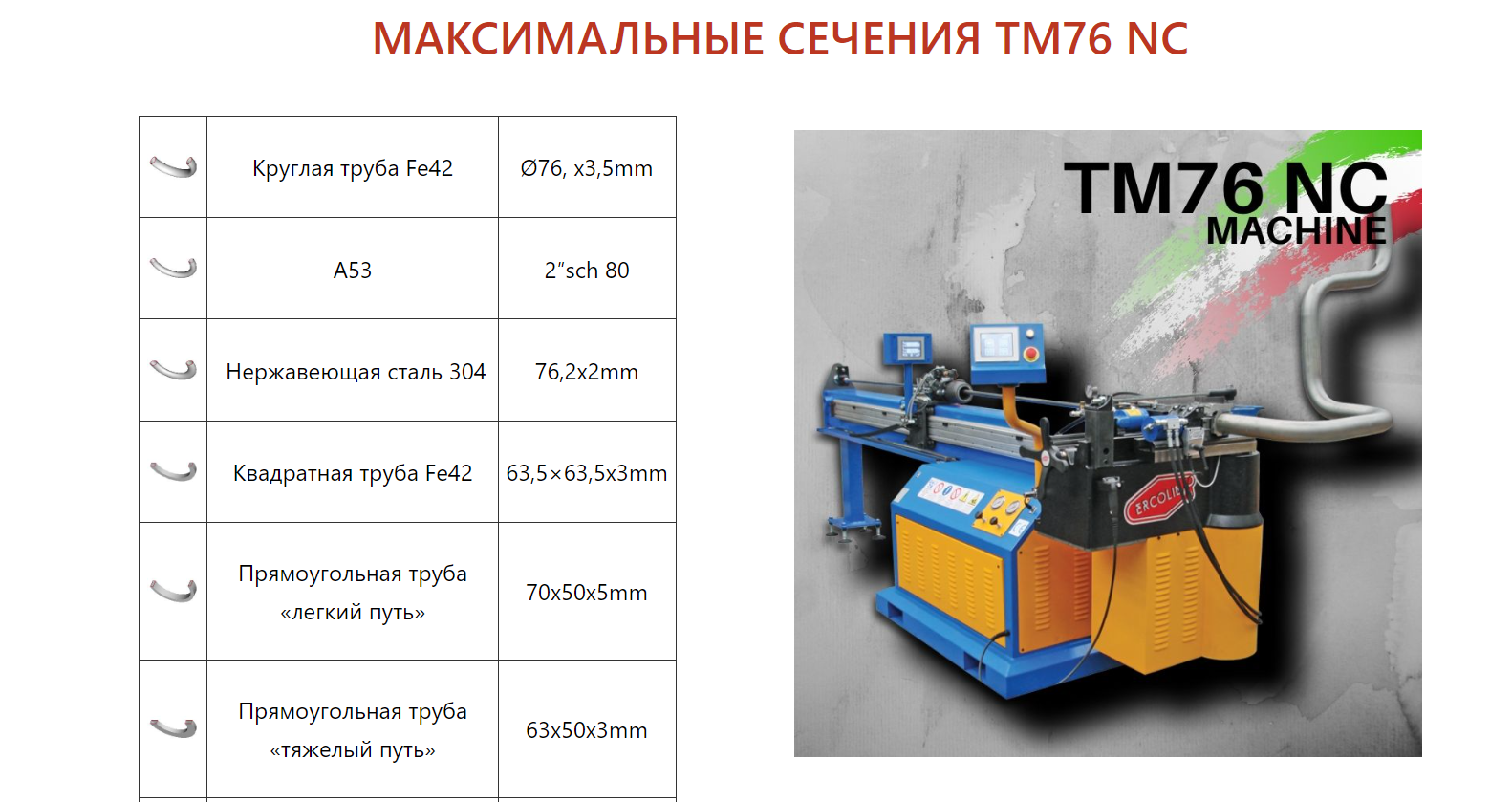

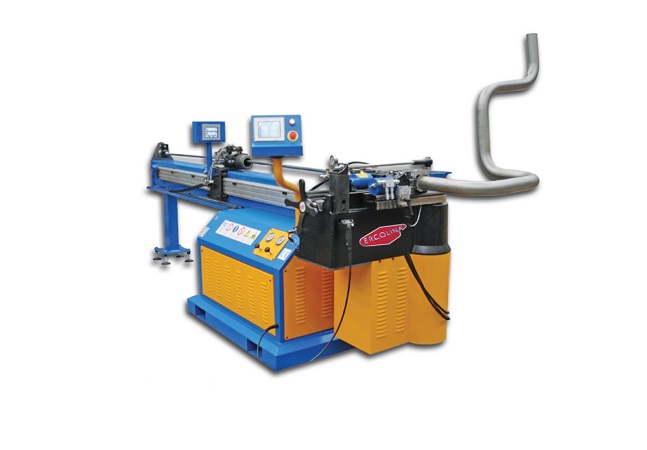

TM76 NC — это сенсационный станок с прочной и жесткой конструкцией из высокопрочной стали, простым и интуитивно понятным цифровым управлением, регулируемой скоростью изгиба, способной гнуть трубу 76,2 x 3,5 мм
ПРЕИМУЩЕСТВА
- Прочная и жесткая конструкция из высокопрочной стали
- Сечение 76 мм (внешний диаметр 3”OD)
- Минимальный радиус изгиба 1 наружный диаметр
- Простое и интуитивно понятное управление с двумя сенсорными экранами
- Быстрая и простая настройка
- Гидравлический бустер (опция)
- Переменная скорость изгиба

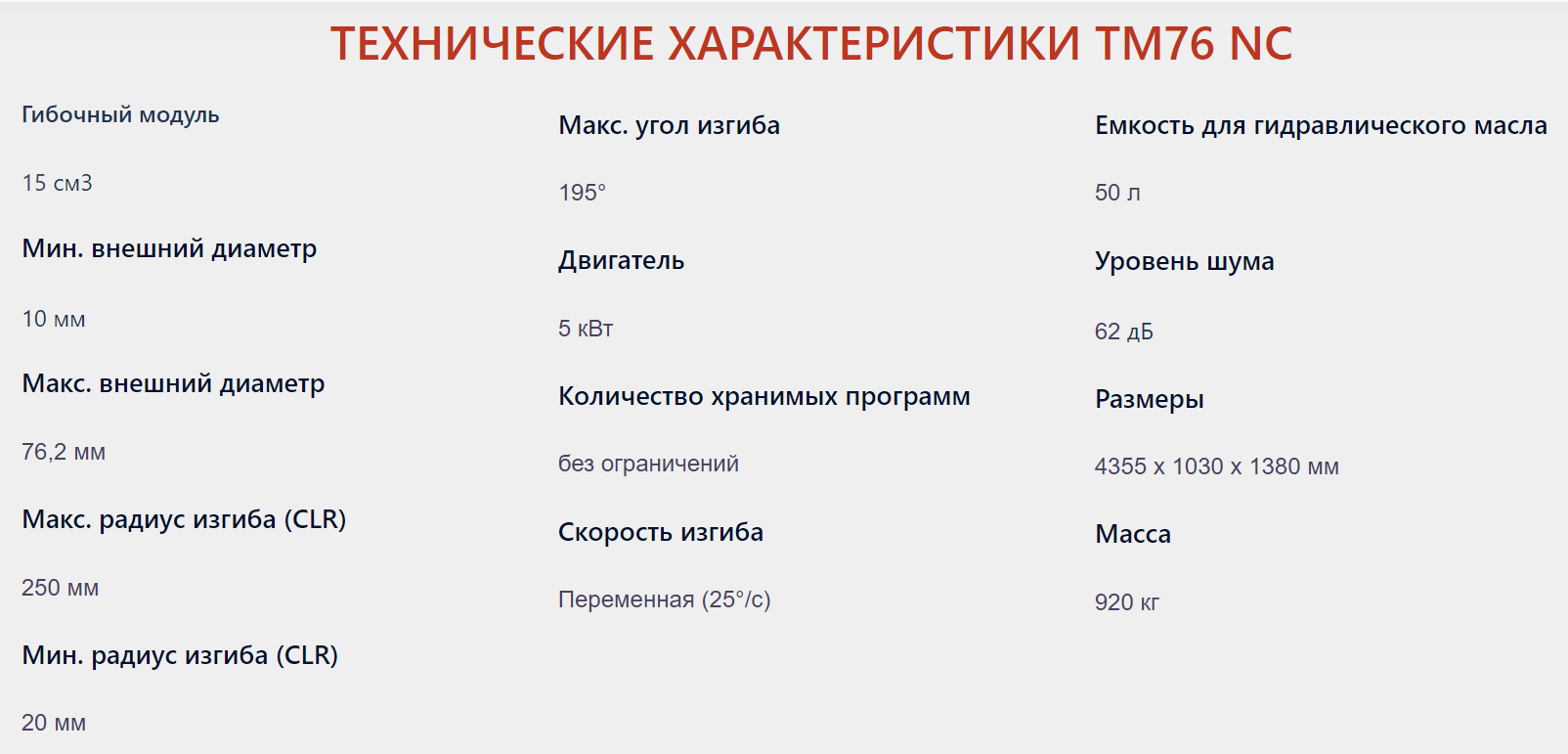

ХАРАКТЕРИСТИКИ
- Корпус гибочного модуля из сфероидального чугуна GS500.
- Система закрытия FST (запатентовано) со вспомогательной системой для стабилизации гидравлического давления прижима.

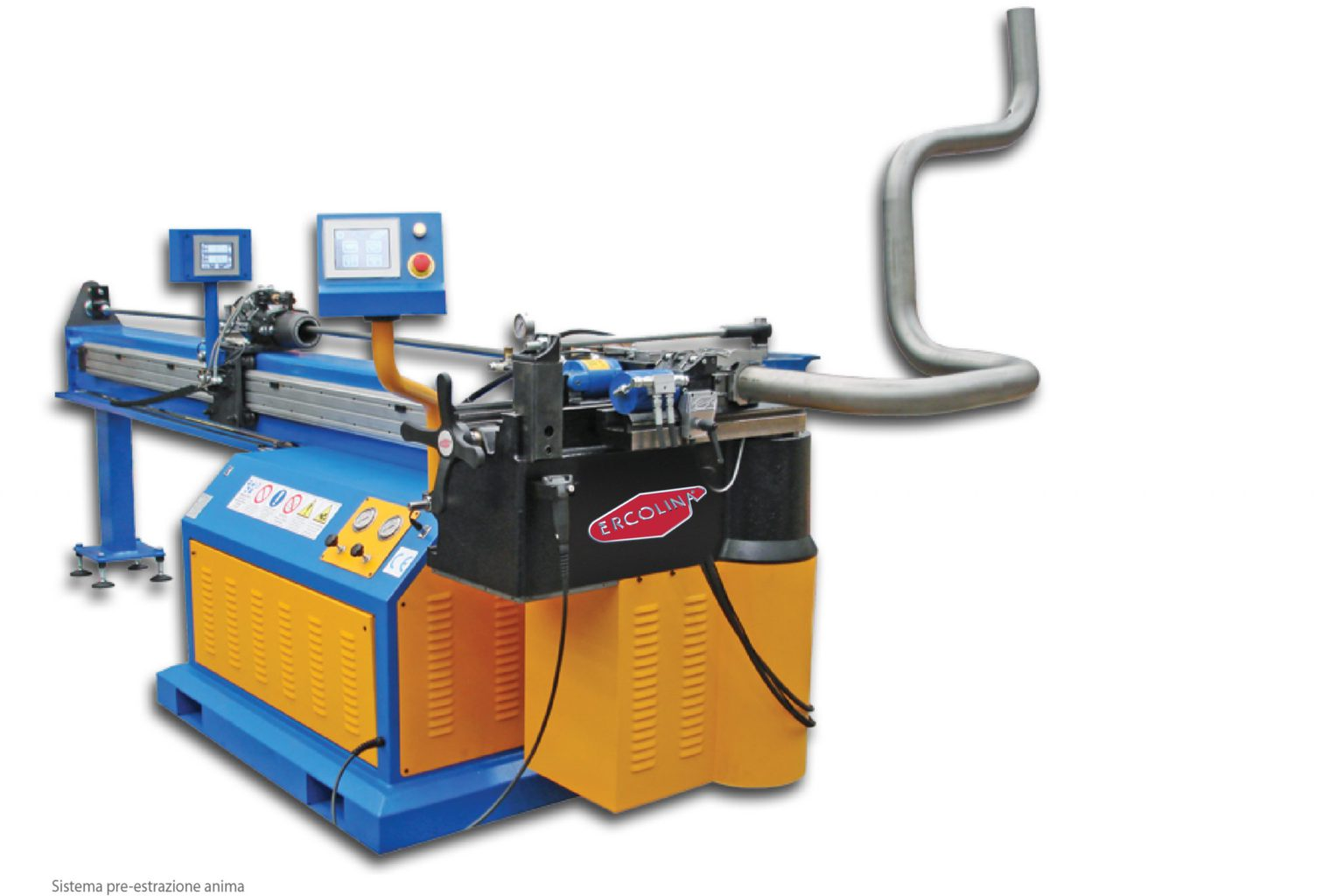

- Предварительое извлечение дорна с помощью гидравлического цилиндра
- Программируемый изгиб по оси C и ручное позиционирование двухосевой каретки (Y = подача и B = вращение) с датчиками высокого разрешения и стандартными регулируемыми механическими упорами
- Два синхронизированных сенсорных экрана: один для цифрового отображения подачи (ось Y) и поворота (ось B) каретки и один с USB-ключом и неограниченным объемом памяти для программирования изгибов по оси C
- Гидравличесик бустер (опция)
Доступные модели
TM76NC3L3 — Длина 3 м — Три фазы
TM76NC3L6 — Длина 6 м — Три фазы
*Стандартный трехфазный источник питания 400 В/230 В, другие по запросу
С более подробным описанием технических характеристик и опций на станок Вы можете ознакомиться, отправив запрос на технико-коммерческое предложение.
