Общие сведения
Станки предназначены для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей на деталях типа вал, втулка, ось, цилиндр, фланец, крышка и т.п. Подачи осуществляются вручную, гидроприводом или сервоприводами, в зависимости от исполнения станка. Возможна обработка деталей со всех сторон за счет поворота передней бабки. Точность обработки соответствует европейским стандартам для круглошлифовальных станков.
Универсальный круглошлифовальный станок SOG используется для шлифования тел с осью вращения. Станок позволяет вести высокоточное шлифование наружных и внутренних поверхностей конусов и цилиндров, торцевых поверхностей.
Станина

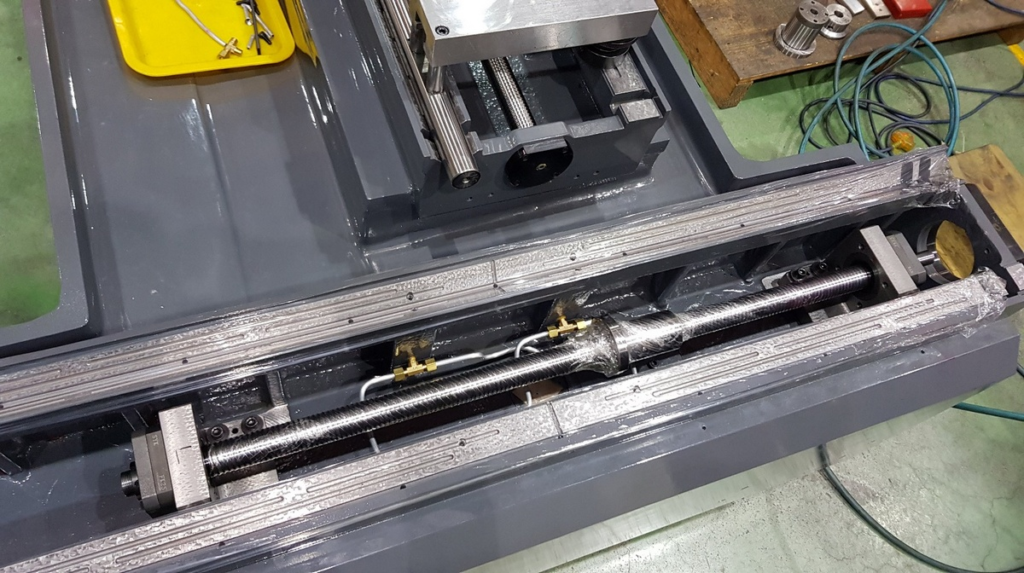

Основание станка изготовлено из высококачественного литья – механита. Оптимальное расстояние между направляющими обеспечивает превосходную поддержку стола и увеличивает точность позиционирования и повторяемость по оси Z. Направляющие стола – одна плоская и одна V-образная.
Система смазки
Направляющие, и шпиндель постоянно смазываются при помощи автоматической системы смазки, что гарантирует длительный срок службы оборудования и максимальную точность. Гидравлическая станция, система охлаждения и система смазки находятся отдельно от станка, чтобы максимально снизить влияние тепла и вибрации от данных элементов.
Шпиндельный узел

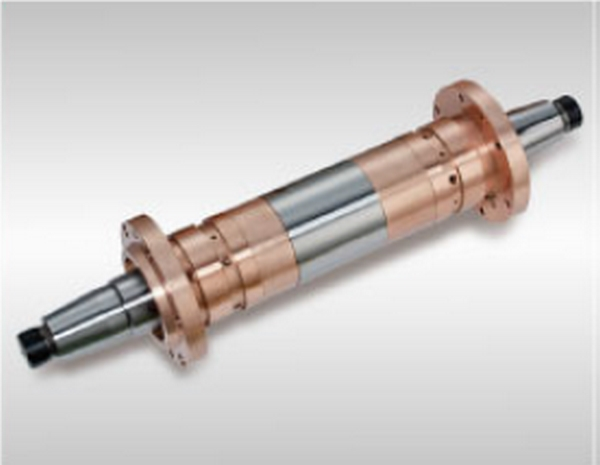

Изготавливается из никель-хром-молибденового сплава марки SNCM-220, проходят процесс закалки ТВЧ, затем процесс выдержки при температуре -180 градусов на протяжении 24-х часов и только потом процесс высокоточного шлифования. Внутри валы имеют твердость около HRC 25 единиц, а наружная поверхность упрочнена до HRC62 единицы.
Передняя бабка
Шпиндель бабки установлен на высокоточных радиально-упорных подшипниках, несущих высокую нагрузку в осевом и радиальном направлении. Вращение шпинделя осуществляется серво-приводом. Частота вращения шпинделя регулируется бесступенчато в зависимости от заготовки. Бабка имеет возможность поворота на угол от -30° до +90°. Сальник и защитное ограждение предотвращают попадание охлаждающей жидкости и грязи внутрь бабки. Комбинация вращающегося и фиксированного шпинделя позволяет быстро производить замену центра на патрон для зажима различных заготовок. Так же станки могут быть опционально оснащены цанговым патроном типа 5С.
Задняя бабка

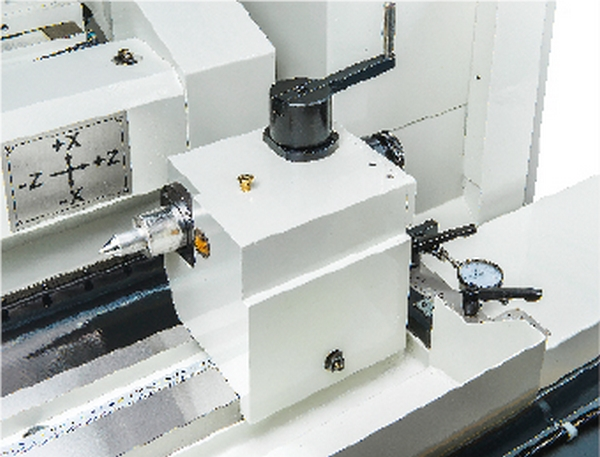

Корпус бабки так же выполнен из механита. Пиноль проходит операцию поверхностного упрочнения с помощью азотирования. Перемещение пиноли осуществляется подпружиненной рукояткой. Усилие зажима можно регулировать с помощью рукоятки расположенной на задней стороне бабки. Опционально станок можно укомплектовать гидравлической задней бабкой с ножной педалью, контролирующей поджатие пиноли для более удобной установки и снятия детали.
Правка круга

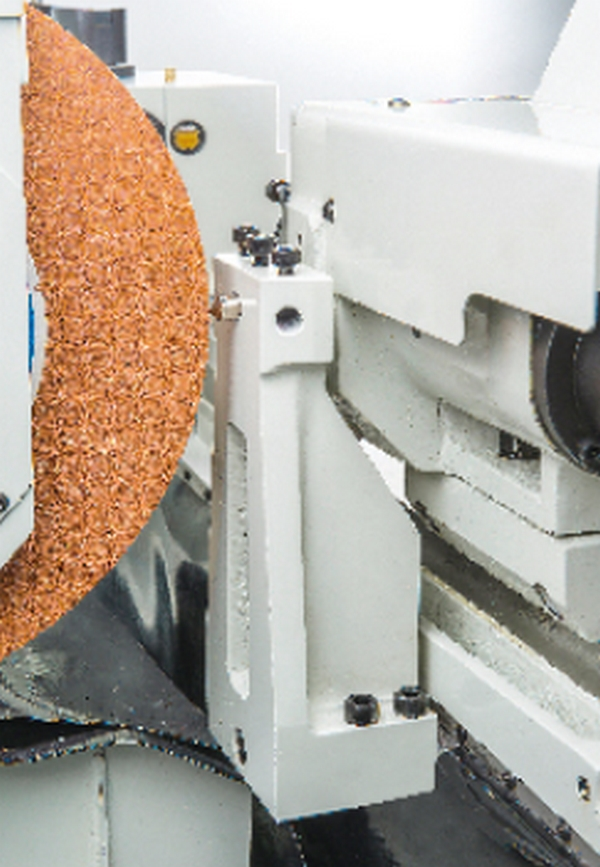

Приспособление для правки круга смонтировано на рабочем столе со стороны передней бабки для сведения к минимуму ошибок в процессе программирования координат правки. Опционально, по желанию заказчика, можно разместить данное приспособление на задней бабке станка.
Комплектация
Стандартная
Шлифовальный круг с фланцем, 1 комплект
Держатель алмазного инструмента для правки круга (смонтирован на столе), 1 комплект
Набор инструмента для обслуживания станка, 1 комплект
Твердосплавные центры, 2 шт.
Система подачи СОЖ
Гидравлический бак с системой охлаждения масла
Рабочее освещение
Инструкция по эксплуатации на русском языке
Дополнительная
Приспособление для внутреннего шлифования
Приспособление для правки шлифовального круга, смонтировано на задней бабке
Приспособление для угловой правки шлифовального круга
Приспособление для радиусной правки шлифовального круга
Поводки с эксцентриковым зажимом (6 шт. в комплекте)
Держатели заготовки (2 шт. в наборе)
Магнитный патрон
2-х точечный неподвижный люнет
3-х точечный неподвижный люнет
Регулируемый 3-х кулачковый патрон
Регулируемый 4-х кулачковый патрон
Магнитный фильтр СОЖ
Бумажный фильтр СОЖ
Комбинированный магнитно-бумажный фильтр СОЖ
Стенд для балансировки круга с оправкой
Приспособление для полуавтоматической балансировки шлифовального круга
Приспособление для автоматической балансировки шлифовального круга
Контактный датчик
Полная кабинетная защита
Уловитель паров СОЖ
Запасной шлифовальный круг с фланцем
Технические характеристики
С более подробным описанием технических характеристик и опций на станок Вы можете ознакомиться, отправив запрос на технико-коммерческое предложение.
