Описание
Радиально-сверлильный станок Z3 предназначен для сверления, развертывания и нарезания резьбы метчиком. Использование специального инструмента и приспособлений позволяет растачивать отверстия, канавки, вырезать отверстия большого диаметра в дисках из листового материала, притирать точные отверстия цилиндров и клапанов. Основное назначение станков данного типа — обработка отверстий в деталях в условиях единичного и мелкосерийного производства. Радиально-сверлильные станки серии Z3 имеют широкий спектр применения, они удобны в обслуживании, отличается высокой производительностью и точностью.
Данный тип оборудования находит применение в ремонтных мастерских, а также в машиностроительных и сборочных цехах.
Преимущества радиально-сверлильного станка
Основные узлы токарного станка изготовлены из высокопрочного чугуна или стали.
Конструкция станка изготовлена из матеоиалов, прошедших специальную термическую обработку, отличается прочностью и долговечностью.
Станок поддерживает стабильную работу в ходе обработки.
Гидравлическая система управления обеспечивает работу шпинделя на различных скоростях.
Станок экономичен благодаря высокой скорости вращения и подачи16-шагового двигателя шпинделя.
Гидравлическая система управления станка поддерживает функцию зажима и разжима инструмента.
Быстрота и лёгкость обработки станка достигается благодаря соединению в один комплекс механической, электрической и гидравлической систем.
Применение новейших технологий производства для усовершенствования дизайна и рабочих характеристик станка.
По компановке станок состоит:
-Стационарная плита с Т-образными пазами для зажима обрабатываемой детали.
-Цоколь
-Колонна, вращаюшаяся вокруг вертикальной оси на подшипниках вместе с хоботом.

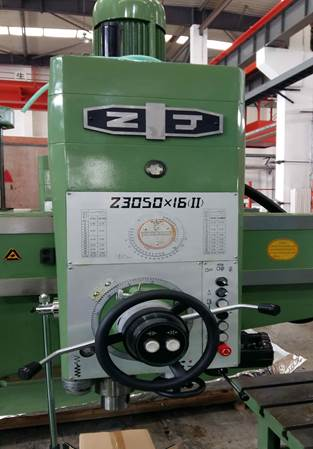

-Сверлильная головка с возможностью горизонтального перемещения по направляющим рукава.
-Шпиндель, смонтированный в цилиндрической гильзе, с возможностью вертикального перемещения в корпусе сверлильной головки
Коробка подач
На станке реализованы следующие функции:
- Реверс — позволяет выводит метчик после нарезания резьбы. Ограничение глубины сверления — по достижению нужной глубины пиноль шпинделя поднимается вверх;
- Скорость резания и скорость подач могут быть выбраны без остановки станка;
- Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям;
- Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями;

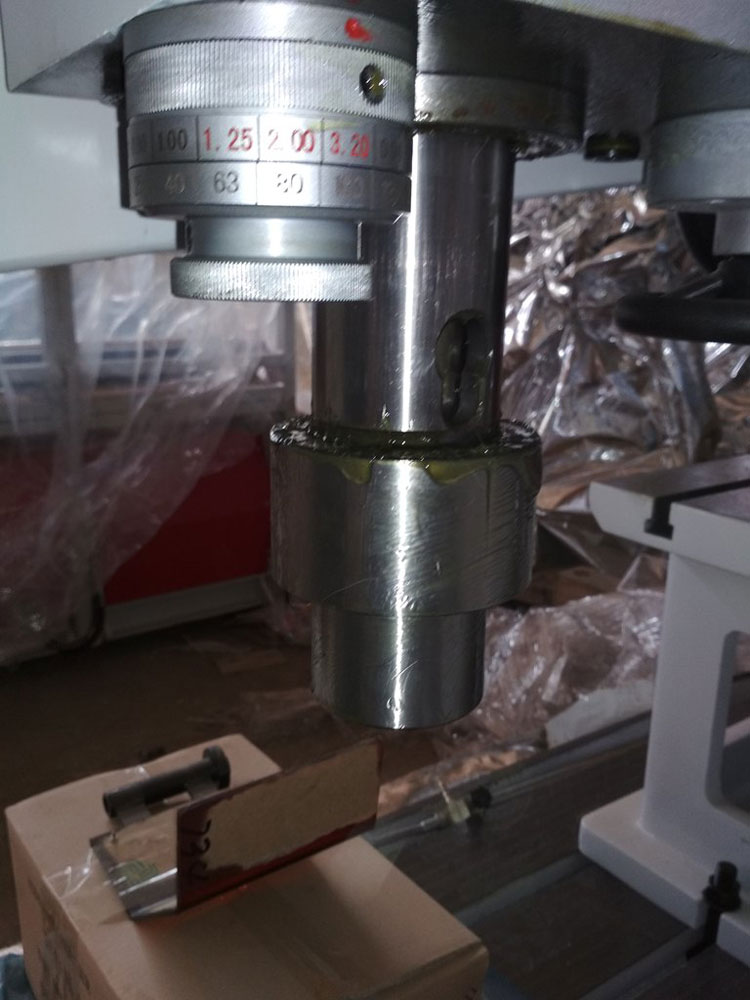

Шпиндель
Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов. На станке установлена предохранительная шариковая муфта для ограничения момента силы резания.
Конструкция станка

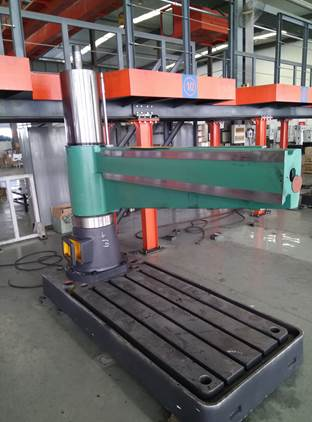

Фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов).
Колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел).

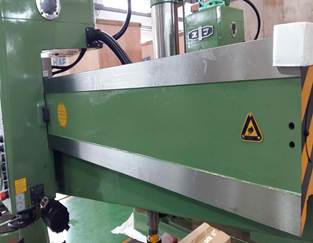

Траверса, смонтированная на колонне.

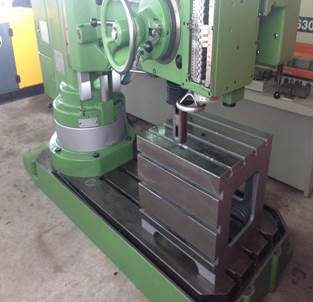

Коробчатый стол
Предназначен для крепления заготовок.
Направляющие
Сверлильный суппорт перемещается по отшлифованным направляющим.

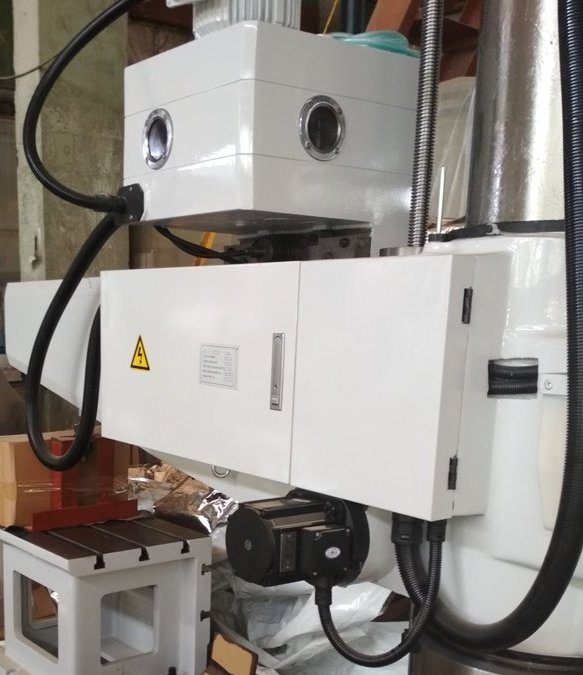

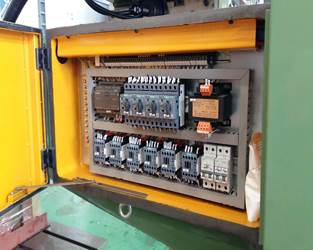

Электрошкаф
Все электрические компоненты электрошкафа соответствуют СЕ-стандарту, используются только известных мировых марок: SIEMENS, ABB.
Гидравлика
Надежная гидравлика гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны.

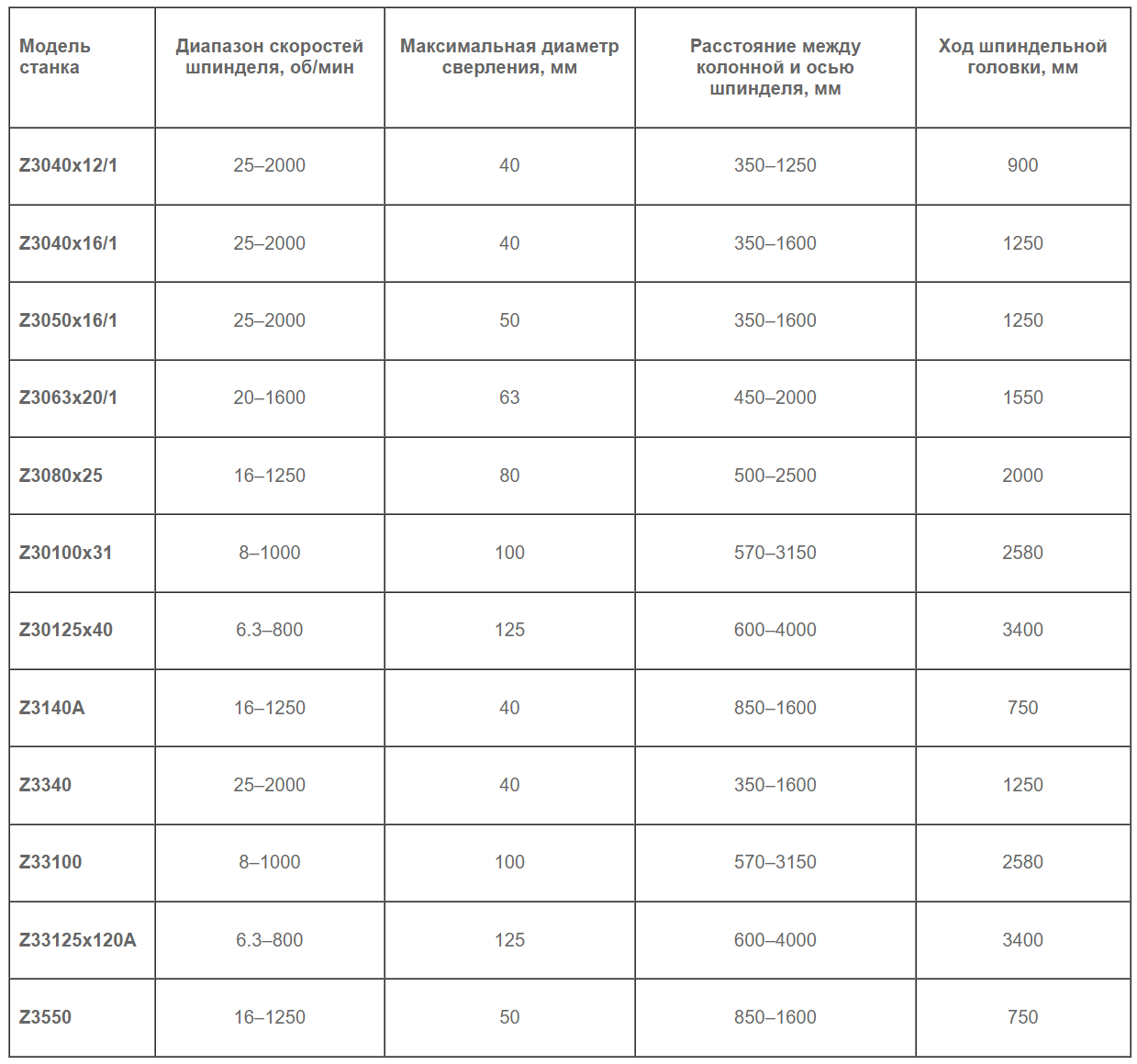

Технические характеристики
С более подробным описанием технических характеристик и опций на станок Вы можете ознакомиться, отправив запрос на технико-коммерческое предложение.
